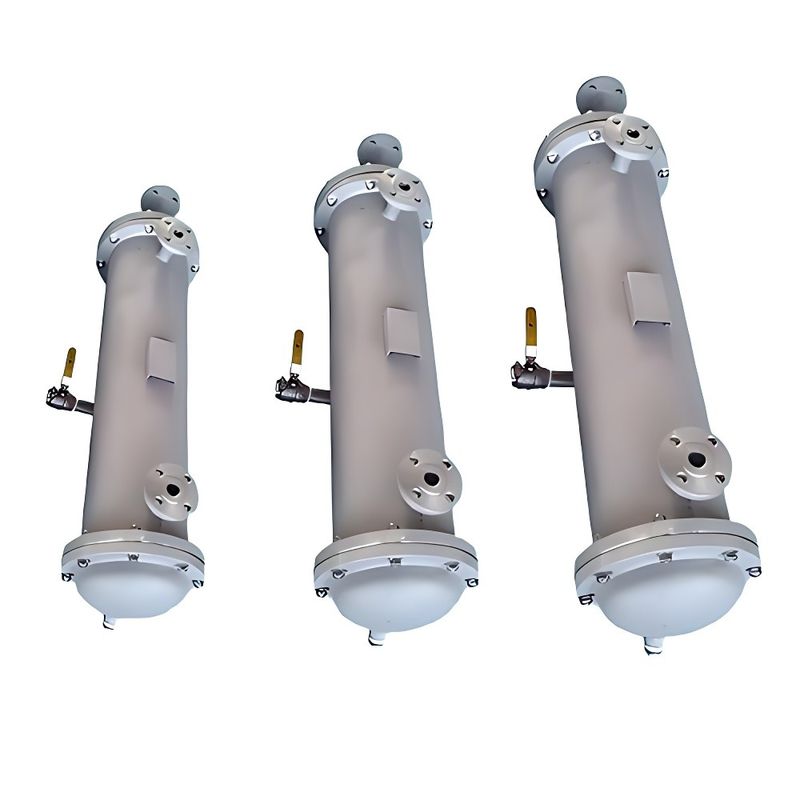

কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার 159-500mm Dia

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: xk

সাক্ষ্যদান: CE、FDA

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১টি সেট

মূল্য: negotiable

ডেলিভারি সময়: ৫-৮ কার্যদিবস

পরিশোধের শর্ত: L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: 2000 সেট/মাস

সেরা দাম পান
বিশেষভাবে তুলে ধরা:

কাস্টমাইজযোগ্য শেল এবং টিউব তাপ এক্সচেঞ্জার

,

কাস্টমাইজযোগ্য স্টেইনলেস স্টীল টিউব তাপ এক্সচেঞ্জার

,

500 মিমি স্টেইনলেস স্টীল টিউব তাপ এক্সচেঞ্জার

আকার:
কাস্টমাইজযোগ্য
অ্যাপ্লিকেশন পরিসীমা:
রাসায়নিক, ফার্মাসিউটিক্যাল, খাদ্য ও পানীয়, অ্যালকোহল উৎপাদন, হিমায়ন, নাগরিক ব্যবহার ইত্যাদি।
উপাদান:
শেল, টিউব শীট, তাপ বিনিময় টিউব, মাথা, বেফেল ইত্যাদি।
উপাদান:
সাধারণ কার্বন ইস্পাত, তামা, বা স্টেইনলেস স্টীল
আকার:
কাস্টমাইজযোগ্য
অ্যাপ্লিকেশন পরিসীমা:
রাসায়নিক, ফার্মাসিউটিক্যাল, খাদ্য ও পানীয়, অ্যালকোহল উৎপাদন, হিমায়ন, নাগরিক ব্যবহার ইত্যাদি।
উপাদান:
শেল, টিউব শীট, তাপ বিনিময় টিউব, মাথা, বেফেল ইত্যাদি।
উপাদান:
সাধারণ কার্বন ইস্পাত, তামা, বা স্টেইনলেস স্টীল
কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার 159-500mm Dia

কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার



শেল এবং টিউব তাপ এক্সচেঞ্জার ব্যাপকভাবে রাসায়নিক, ফার্মাসিউটিক্যাল, খাদ্য এবং পানীয়, অ্যালকোহল উত্পাদন, রেফ্রিজারেশন, সিভিল এবং অন্যান্য প্রক্রিয়ায় ব্যবহৃত হয়। তারা প্রধানত শেল,টিউব শীট, তাপ বিনিময় টিউব, মাথা, baffle, ইত্যাদি প্রয়োজনীয় উপকরণ সাধারণ কার্বন ইস্পাত, তামা, বা স্টেইনলেস স্টীল তৈরি করা যেতে পারে। তাপ বিনিময় সময়,এক তরল মাথা সংযোগ পাইপ থেকে প্রবেশ করে, টিউব মধ্যে প্রবাহিত, এবং মাথা অন্য প্রান্তে আউটলেট পাইপ থেকে প্রবাহিত। এই টিউব পাশ বলা হয়;অন্য তরল শেল পাইপ থেকে প্রবেশ করে এবং শেলের অন্য পাইপ থেকে প্রবাহিত হয়এটিকে শেল সাইড শেল এবং টিউব হিট এক্সচেঞ্জার বলা হয়।



কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার 159-500mm Dia 0

পণ্যের শ্রেণীবিভাগ এবং বৈশিষ্ট্য



স্থায়ী টিউব শীট তাপ এক্সচেঞ্জার
স্থির টিউব শীট তাপ এক্সচেঞ্জারের কাঠামো তুলনামূলকভাবে সহজ, কম্প্যাক্ট এবং সস্তা, তবে টিউবের বাইরের অংশটি যান্ত্রিকভাবে পরিষ্কার করা যায় না।
স্থির টিউব শীট তাপ এক্সচেঞ্জারের টিউব বান্ডেলটি টিউব শীটটির সাথে সংযুক্ত থাকে, যা শেলের উভয় প্রান্তে ঝালাই করা হয় এবং উপরের কভারেজটিতে সংযুক্ত থাকে।উপরের কভার এবং শেল তরল ইনপুট এবং আউটপুট পাইপ দিয়ে সজ্জিত করা হয়. সাধারণত, টিউব বান্ডিলের উল্লম্ব একটি সিরিজ ব্যফেল টিউবের বাইরে ইনস্টল করা হয়। একই সময়ে, টিউব এবং টিউব শীট এবং শেলের মধ্যে সংযোগটি শক্ত,এবং টিউব ভিতরে এবং বাইরে বিভিন্ন তাপমাত্রা সঙ্গে দুটি তরল হয়অতএব, যখন টিউব প্রাচীর এবং শেল প্রাচীরের মধ্যে তাপমাত্রা পার্থক্য বড় হয়, দুটি ভিন্ন তাপ প্রসারণের কারণে, একটি বড় তাপমাত্রা পার্থক্য চাপ উত্পন্ন হয়,যাতে টিউব বাঁকা হয় অথবা টিউব টিউব শীট থেকে loosened হয়তাপমাত্রা পার্থক্য চাপ অতিক্রম করার জন্য, একটি তাপমাত্রা পার্থক্য ক্ষতিপূরণ ডিভাইস প্রদান করা আবশ্যক।যখন টিউব দেয়াল এবং শেল দেয়ালের মধ্যে তাপমাত্রার পার্থক্য 60°C এর বেশি হয়, নিরাপত্তার কারণে, তাপ এক্সচেঞ্জার একটি তাপমাত্রা পার্থক্য ক্ষতিপূরণ ডিভাইস থাকা উচিত।ক্ষতিপূরণ ডিভাইস (বিস্তার জয়েন্ট) শুধুমাত্র তখনই ব্যবহার করা যেতে পারে যখন শেল দেয়াল এবং টিউব দেয়ালের মধ্যে তাপমাত্রার পার্থক্য 60 ~ 70 °C এর চেয়ে কম হয় এবং শেল পাশের তরল চাপ উচ্চ নয়সাধারণভাবে, যখন শেল-সাইড চাপ 0.6mpa অতিক্রম করে, তখন ক্ষতিপূরণ রিংটি খুব পুরু এবং প্রসারিত এবং সংকুচিত করা কঠিন এবং তাপমাত্রা পার্থক্যের ক্ষতিপূরণের ফাংশন হারায়,তাই অন্যান্য কাঠামো বিবেচনা করা উচিত.



কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার 159-500mm Dia 1



ফ্লোটিং হেড তাপ এক্সচেঞ্জার


তাপ এক্সচেঞ্জারের একটি টিউব শীট একটি ফ্ল্যাঞ্জ দিয়ে শেলের সাথে সংযুক্ত এবং অন্য টিউব শীটটি শেলের সাথে সংযুক্ত নয়,যাতে টিউবটি উষ্ণ বা শীতল হলে অবাধে প্রসারিত এবং সংকুচিত হতে পারে, কিন্তু একটি উপরের কভার এই টিউব শীট সংযুক্ত করা হয়, একটি "ফ্লোটিং মাথা" বলা হয়, তাই এই তাপ এক্সচেঞ্জার একটি ভাসমান মাথা তাপ এক্সচেঞ্জার বলা হয়। এর সুবিধা হলঃটিউব বান্ডিল পরিষ্কারের জন্য বের করা যেতে পারে; টিউব বান্ডিলের প্রসারণ অপরিবর্তিত থাকে এবং শেল দ্বারা সীমাবদ্ধ থাকে, তাই যখন দুটি তাপ এক্সচেঞ্জার মিডিয়া মধ্যে তাপমাত্রা পার্থক্য বড় হয়,টিউব বান্ডেল এবং শেলের ভিন্ন তাপীয় সম্প্রসারণের কারণে কোনও তাপমাত্রা পার্থক্য চাপ তৈরি হবে নাএর অসুবিধাগুলো হচ্ছে জটিল কাঠামো এবং ব্যয়বহুল।

কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার 159-500mm Dia 2

ইউ-টিউব তাপ এক্সচেঞ্জার
একটি ইউ-টিউব তাপ এক্সচেঞ্জার, প্রতিটি টিউব একটি ইউ আকৃতির মধ্যে বাঁকা হয়, এবং উভয় প্রান্ত একই টিউব শীট উপর সংশোধন করা হয়। প্রতিটি টিউব অবাধে প্রসারিত এবং সঙ্কুচিত করা যেতে পারে,এইভাবে তাপ ক্ষতিপূরণ সমস্যা সমাধান. টিউব পাস কমপক্ষে দুটি পাস, টিউব বান্ডিল পরিষ্কারের জন্য টানা যেতে পারে, এবং টিউব অবাধে প্রসারিত করতে পারেন। এর অসুবিধা হল টিউবের অভ্যন্তরীণ প্রাচীর পরিষ্কার করা কঠিন,টিউব প্রতিস্থাপন করা কঠিন, এবং টিউব শীটে কয়েকটি টিউব সাজানো আছে। সুবিধাগুলি সহজ কাঠামো, হালকা ওজন, এবং উচ্চ তাপমাত্রা এবং উচ্চ চাপের অবস্থার জন্য উপযুক্ত।শেল পাশ তরল প্রবাহ হার বৃদ্ধি করার জন্য, একটি নির্দিষ্ট সংখ্যক ব্যাফেলগুলি টিউব বান্ডিলের লম্বভাবে প্রায়শই শেলটিতে ইনস্টল করা হয়।Baffle শুধুমাত্র তরল থেকে শর্ট সার্কিট প্রতিরোধ এবং তরল এর প্রবাহ হার বৃদ্ধি করতে পারেন না, কিন্তু এছাড়াও নির্দিষ্ট পথ অনুযায়ী টিউব বান্ডিলের মধ্য দিয়ে বহুবার ক্রস-ফ্লো করতে তরলকে বাধ্য করে, যা অশান্তির মাত্রা ব্যাপকভাবে বৃদ্ধি করে।
সাধারণভাবে ব্যবহৃত বেফেলগুলি গোলাকার এবং ডিস্কের আকারের, এবং প্রথমটি বেশি ব্যবহৃত হয়।

কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার 159-500mm Dia 3



সরঞ্জাম নির্বাচন

শেল এবং টিউব তাপ এক্সচেঞ্জারের মৌলিক পরামিতি

কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার 159-500mm Dia 4

কাস্টমাইজযোগ্য স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার 159-500mm Dia 5
