বাড়ি > পণ্য > প্লেট হিট এক্সচেঞ্জার > স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা

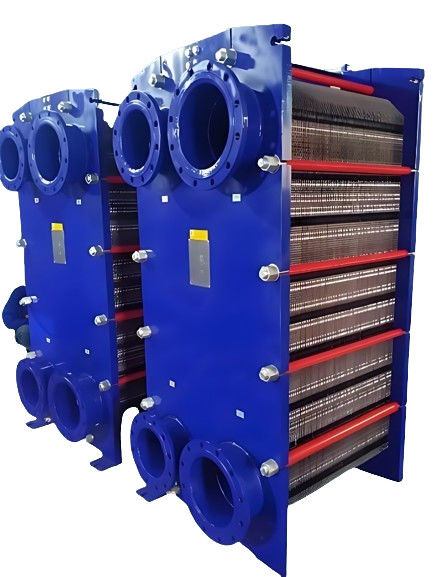

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: xk

সাক্ষ্যদান: CE、FDA

পেমেন্ট ও শিপিংয়ের শর্তাবলী

সেরা দাম পান
বিশেষভাবে তুলে ধরা:

মাল্টিলেয়ার প্লেট তাপ এক্সচেঞ্জার

,

স্ট্যাকড প্লেট তাপ এক্সচেঞ্জার

,

তাপ এক্সচেঞ্জার উচ্চ দক্ষতা

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা

প্লেট হিট এক্সচেঞ্জার একটি উচ্চ দক্ষতা তাপ এক্সচেঞ্জ সরঞ্জাম যা স্তুপীকৃত মাল্টি-স্তরযুক্ত corrugated ধাতু প্লেট গঠিত



প্লেট তাপ এক্সচেঞ্জারের ভূমিকা
প্লেট তাপ এক্সচেঞ্জার একটি উচ্চ দক্ষতা তাপ এক্সচেঞ্জ সরঞ্জাম যা স্তরিত মাল্টি-স্তরযুক্ত corrugated ধাতু প্লেট গঠিত। এই স্তরগুলির মধ্যে,একটি সিরিজ সংকীর্ণ আয়তক্ষেত্রাকার প্রবাহ চ্যানেল গঠিত হয়এই নকশা বিশেষ করে তরল-তরল এবং তরল-বাষ্প সিস্টেমের তাপ বিনিময় প্রয়োজনের জন্য উপযুক্ত।
প্লেট তাপ এক্সচেঞ্জারগুলি তাদের উচ্চ তাপ বিনিময় দক্ষতা, কম শক্তি খরচ, কমপ্যাক্ট নকশা এবং ছোট আকারের জন্য পরিচিত।তাই তারা ব্যাপকভাবে ব্যবহৃত হয় এবং একটি দীর্ঘ সেবা জীবন আছে. এর তাপ স্থানান্তর ক্ষমতা একই চাপ ড্রপ অবস্থার অধীনে ঐতিহ্যগত টিউবুলার তাপ বিনিময় সরঞ্জাম চেয়ে ভাল, এবং এটি 90% এরও বেশি তাপ পুনরুদ্ধারের হার অর্জন করতে পারে



পণ্যের কাঠামো

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা 0



পণ্যের বিস্তারিত উপস্থাপনা



1. এককালীন স্ট্যাম্পিং এবং প্লেট গঠনের

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা 1

বিশেষ হাইড্রোলিক সরঞ্জাম দ্বারা এককালীন প্রেসিংয়ের পরে, পুরো ব্লাঙ্কিং প্রক্রিয়াটি একবারে সম্পন্ন হয়।আমরা শীট গঠনের উচ্চ নির্ভুলতা এবং চমৎকার মানের নিশ্চিত করার জন্য নরম লেপ প্রযুক্তি ব্যবহার, কোন স্ক্র্যাচ বা প্রসারিত চিহ্ন ছাড়া একটি মসৃণ পৃষ্ঠ সঙ্গে, এবং কার্যকরভাবে প্রেসিং প্রক্রিয়ার সময় উত্পন্ন চাপ হ্রাস।বেধ হ্রাস প্রতিটি প্যানেল জুড়ে অভিন্ন এবং corrugation গভীরতা অভিন্ন রয়ে, প্যানেলগুলির মধ্যে যোগাযোগের প্রতিটি পয়েন্টে সিলিং নিশ্চিত করে। একই সময়ে, বোর্ডের উপর কোনও অতিরিক্ত স্ট্যাম্পযুক্ত অঞ্চল নেই, ক্ষুদ্র ফাটলগুলি প্রতিরোধ করে যা কেবল মাইক্রোস্কোপের অধীনে পর্যবেক্ষণ করা যায়।এছাড়াও, বোর্ডের ধাতব টেক্সচারটি সামগ্রিক সৌন্দর্য নিশ্চিত করার জন্য উচ্চতায় সামঞ্জস্যপূর্ণ, এবং সবচেয়ে পাতলা অংশটি 0.3 মিমি নির্ভুলতায় পৌঁছতে পারে।



2চকলেট-টাইপ স্ল্যাব বিতরণ এলাকার নকশা

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা 2

এমনকি সবচেয়ে প্রশস্ত প্লেটগুলিতেও পূর্ণ এবং সমান প্রবাহ ব্যবহার করে একটি উদ্ভাবনী ক্রস-আকৃতির নকশা (যা চকোলেট ব্লক নামেও পরিচিত),আমাদের প্লেট ডাইভারটার অঞ্চল পর্যাপ্ত এবং এমনকি প্রবাহ এমনকি বৃহত্তম প্লেট উপর নিশ্চিতএই কাঠামোগত নকশা কার্যকরভাবে তাপ বিনিময় স্থবিরতা এলাকায়, সেইসাথে কম প্রবাহ হার স্কেলিং এবং স্থবিরতা দ্বারা সৃষ্ট প্লেট জারা সমস্যা নির্মূল।প্রচার মাধ্যমে ডাইভারশন আমরা সফলভাবে এলাকা এবং স্থবিরতা এলাকায় তাপ বিনিময় দক্ষতা উন্নত দ্বারা সমগ্র প্লেট তাপ বিনিময় ক্ষমতা উন্নত করেছিঅনন্য উচ্চ ঝামেলা নকশা ধারণা স্ব-পরিচ্ছন্নতা প্রভাব সর্বাধিকীকরণের সময় inter-প্লেট চ্যানেলের clogging প্রতিরোধ করার জন্য ডিজাইন করা হয়। উপরন্তু,আমরা প্রবাহ প্রতিরোধের একটি ধীরে ধীরে পদ্ধতিতে সমন্বয় করার জন্য হাইড্রোডাইনামিক্স নীতি ব্যবহার যাতে তরল প্লেট মধ্যে আরো মসৃণ প্রবেশ নিশ্চিত এবং চাপ মুক্তি অপ্টিমাইজ.



3.গ্যাসেট ডিজাইন

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা 3

সাবধানে ডিজাইন করা গ্যাসকেট, যার কাঠামো একটি ত্রিভুজাকার ছাদ আকৃতি গ্রহণ করে, একটি রৈখিক সিলিং প্রভাব অর্জন করে। এই নকশা গ্যাসকেট নকশা সবচেয়ে স্থিতিশীল এবং নির্ভরযোগ্য ফর্ম।ক্ল্যাম্পিং ফোর্সের কার্যক্রমে, এই কাঠামোটি নিশ্চিত করে যে গ্যাসেটের কেন্দ্রীয় অঞ্চলটি সবচেয়ে শক্তিশালী চাপের প্রতিরোধ করতে পারে, যাতে কম শক্তির সাথে শক্তিশালী সিলিং চাপ পাওয়া যায়,অসামান্য সিলিং কর্মক্ষমতা নিশ্চিত করা. উপরন্তু, এমনকি পুনরাবৃত্তি disassembling এবং সমাবেশ পরে, gasket শুধুমাত্র ন্যূনতম স্থায়ী বিকৃতি প্রদর্শন করবে। একই সময়ে, ছোট প্রয়োগ বাহিনী প্লেট বিকৃতি প্রতিরোধ করতে সাহায্য করে।সমগ্র ট্যাংক সামগ্রিক কাঠামোর স্থিতিশীলতা উন্নত করতে বন্ধ করা ডিজাইন করা হয়.



4ফ্রেমের বৈশিষ্ট্য এবং অবস্থান ব্যবস্থা

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা 4

অনন্য পজিশনিং প্রযুক্তি ব্যবহার করে, আমরা একটি পদ্ধতি ডিজাইন করেছি যাতে প্যানেলগুলিকে বিচ্ছিন্ন করার সময় এবং দেয়ালটিকে উপরে এবং নীচে স্থাপন করার সময় বিকৃত হতে বাধা দেয়।পজিশনিং ডিভাইসটি বারবার বিচ্ছিন্ন এবং একত্রিত হওয়ার পরেও নির্ভুলতা বজায় রাখে, এবং পজিশনিং পয়েন্ট আরো পরিধান প্রতিরোধী হয়. স্বয়ংক্রিয় সমন্বয় প্রভাব উন্নত করার জন্য, আমরা প্রতিটি প্যানেলের চার কোণে সহায়ক পজিশনিং স্কার্ট ব্যবহার. একই সময়ে,আমি একটি অনন্য dovetail কাঠামো ডিজাইন এবং একটি মাল্টি পয়েন্ট অবস্থান কৌশল বাস্তবায়নএই পজিশনিং পদ্ধতিটি যান্ত্রিক পজিশনিং নীতির উপর ভিত্তি করে "একটি সমতল, একপাশে একটি স্থায়ী পিন, এবং একপাশে একটি চলনশীল পিন",যা ওয়ার্কপিসের এক দিকের স্বাধীনতা নিশ্চিত করে, এইভাবে কার্যকরভাবে ওভার-পজিশনিংয়ের সমস্যা এড়ানো।



5. দ্রুত ইনস্টলেশন কাঠামো নকশা

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা 5
সামনের ক্ল্যাম্পিং বাদামটি একটি লকিং বোল্টের মাধ্যমে স্ক্রুটির সাথে সংহত করা হয়। এর নীচে একটি ভারবহন বাক্স রয়েছে। পিছনের ক্ল্যাম্পিং বাদামটি একটি অনন্য লকিং আস্তরণের মাধ্যমে শিথিল হতে বাধা দেওয়া হয়।প্লেট তাপ এক্সচেঞ্জার বিচ্ছিন্ন করার সময়, আপনি শুধুমাত্র টান বা সামনের ক্ল্যাম্প আলগা করতে হবে. এটি বাদাম টান দ্বারা সম্পন্ন করা যেতে পারে. এটা আরো সুবিধাজনক এবং দ্রুত বিচ্ছিন্ন এবং প্লেট তাপ এক্সচেঞ্জার পরিদর্শন করার সময় একত্রিত করতে.এটি একটি সাধারণ ব্যবহারকারী-বান্ধব নকশা।
ফ্রেমের সব অংশই থ্রেড দিয়ে সংযুক্ত।
কম্প্রেশন বোল্টগুলি রোল রোলিং দ্বারা তৈরি করা হয়।
কম্প্রেশন বোল্টের উপর একটি বিয়ারিং বক্স আছে।
চাপ স্ক্রু পাশ থেকে অপসারণ করা যেতে পারে



সরঞ্জাম ইনস্টলেশনের মাত্রা

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা 6

স্ট্যাকড মাল্টিলেয়ার গলভযুক্ত ধাতব প্লেট তাপ এক্সচেঞ্জার সরঞ্জাম উচ্চ দক্ষতা 7
