পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: xk
সাক্ষ্যদান: CE、FDA
মডেল নম্বার: এক্সকেএক্সজি-এলজি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১টি সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড প্যাকিং
ডেলিভারি সময়: 25 কাজের দিন
পরিশোধের শর্ত: L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 2000 সেট/মাস
মডেল: |
এক্সকেএক্সজি-এলজি |
শেলের বাইরের ব্যাসার্ধ: |
Φ219~720 মিমি |
পাইপ বাইরের ব্যাস: |
৬*৪ মিমি |
মোট সরঞ্জাম: |
1200 |
উৎপত্তি দেশ: |
চীন |
ব্র্যান্ড: |
এক্সকে |
সাক্ষ্যদান: |
CE\FDA |
মডেল: |
এক্সকেএক্সজি-এলজি |
শেলের বাইরের ব্যাসার্ধ: |
Φ219~720 মিমি |
পাইপ বাইরের ব্যাস: |
৬*৪ মিমি |
মোট সরঞ্জাম: |
1200 |
উৎপত্তি দেশ: |
চীন |
ব্র্যান্ড: |
এক্সকে |
সাক্ষ্যদান: |
CE\FDA |

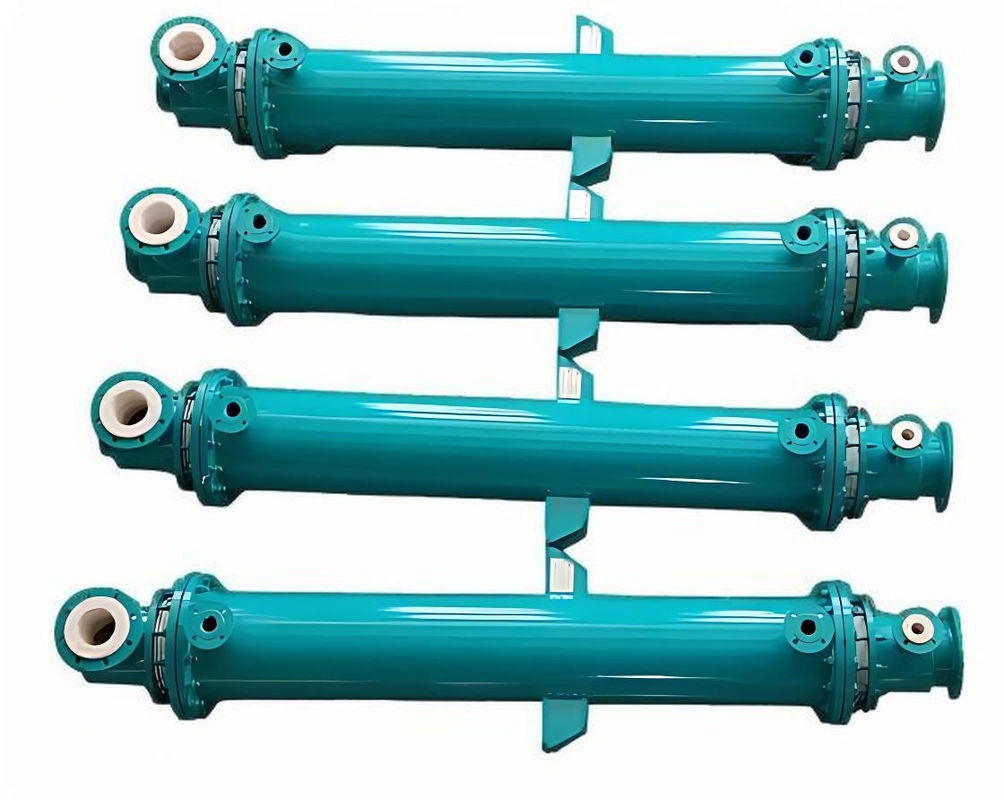

এক্সকেএক্সজি-এলজি টেফলন টিউব তাপ এক্সচেঞ্জার যা অ্যাসিড, আলকালি এবং জৈব দ্রাবকগুলির প্রতিরোধী
কাঠামোগতভাবে, একটি শেল এবং টিউব তাপ এক্সচেঞ্জার প্রধানত নিম্নলিখিত অংশগুলি নিয়ে গঠিতঃ একটি বৃত্তাকার সহজ শেল, যা
তাপ স্থানান্তর টিউব বান্ডেল যা তাপ স্থানান্তর করে, টিউব প্লেট টিউব বান্ডেলটি ফিক্স করতে এবং তরল পৃথক করতে ব্যবহৃত হয়,এবং সহায়ক উপাদান যেমন বাফেল (যা বাফেল নামেও পরিচিত) এবং টিউব বক্স যা তাপ বিনিময় দক্ষতা বৃদ্ধি করে. এই উপাদানগুলির মধ্যে, কেসিং একটি টিউব বান্ডিল দিয়ে সজ্জিত, যার দুটি প্রান্তটি টিউব শীটে দৃ firm়ভাবে সংযুক্ত থাকে। তাপ বিনিময় প্রক্রিয়াতে জড়িত দুটি তরল রয়েছে,এক টিউব পাশ তরল টিউব বান্ডিল মধ্যে প্রবাহিত হয়, এবং অন্যটি টিউবের বাইরে চলে যায়, যাকে শেল সাইড ফ্লুইড বলা হয়। টিউবের বাইরে তরলের তাপ স্থানান্তর দক্ষতা উন্নত করার জন্য,শেলের ভিতরে সাধারণত বেশ কয়েকটি বাফেল ইনস্টল করা হয়এই বাফেলগুলি শেল-সাইড তরলের প্রবাহের গতি বাড়িয়ে তুলতে পারে এবং তরলকে টিউব বান্ডিলের মধ্য দিয়ে বহুবার পাশের দিকে যেতে বাধ্য করতে পারে,এইভাবে তরল এর অশান্ত প্রবাহ অবস্থা তীব্রতর এবং কার্যকরভাবে তাপ স্থানান্তর সহগ উন্নত.
শেল এবং টিউব তাপ এক্সচেঞ্জার স্বাধীন বৌদ্ধিক সম্পত্তি অধিকার সঙ্গে আমাদের কোম্পানীর দ্বারা উন্নত অসাধারণ কর্মক্ষমতা দেখায়
উপকারিতাঃ এই পণ্যটি কেবলমাত্র অ্যাসিড, ক্ষারীয় এবং জৈব দ্রাবকগুলির প্রতি দুর্দান্ত প্রতিরোধ ক্ষমতা রাখে না, তবে অত্যন্ত উচ্চ এবং নিম্ন তাপমাত্রার অবস্থার মধ্যেও স্থিতিশীলভাবে কাজ করে।এটি শিল্প ক্ষেত্রে একটি আদর্শ তাপ বিনিময় সমাধান.
টিউব-এন্ড-টিউব হিট এক্সচেঞ্জার, যাকে শেল-এন্ড-টিউব হিট এক্সচেঞ্জারও বলা হয়,একটি পার্টিশন টাইপ তাপ এক্সচেঞ্জ সরঞ্জাম যা টিউব বান্ডিলের প্রাচীরকে গর্তে আবদ্ধ করে তাপ স্থানান্তর পৃষ্ঠ হিসাবে. এই সরঞ্জাম ব্যাপকভাবে তার কাঠামোর সরলতা এবং অপারেশন নির্ভরযোগ্যতা জন্য ব্যবহৃত হয়
বৈশিষ্ট্যঃ
1এই পণ্যটি পারফ্লোরিনেটেড উপাদান থেকে তৈরি,যা অত্যন্ত উচ্চ আবহাওয়া প্রতিরোধের আছে এবং বিভিন্ন জৈব দ্রাবক এবং ক্ষয়কারী মাধ্যম যেমন শক্তিশালী অ্যাসিড এবং ক্ষারীয় পদার্থের ক্ষয় প্রতিরোধ করতে পারে, যার ফলে কঠোর পরিবেশে পণ্যটির স্থায়িত্ব নিশ্চিত হয়।
2. টিউব বান্ডেলের ঘর্ষণ সহগ অতি কম। এই বৈশিষ্ট্যটির অর্থ হল যে ব্যবহারের সময় পণ্যটি স্কেল করা সহজ নয়, যার ফলে পণ্যটির পরিষেবা জীবন ব্যাপকভাবে বাড়ানো হয়।
3. দুর্দান্ত চাপ প্রতিরোধের, কাজের চাপ পরিসীমা -0.01MPa ০.৮০MPa।
4. অতি পাতলা টিউব প্রাচীর নকশা ব্যবহার করে, উচ্চ তাপ স্থানান্তর দক্ষতা, দীর্ঘমেয়াদী স্থিতিশীলতা, কার্যকরভাবে শক্তি ব্যবহার উন্নত।
5দীর্ঘ সেবা জীবন, 8-10 বছর পৌঁছানোর, ব্যাপকভাবে প্রতিস্থাপন এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস।
6. পণ্যের গুণমান নিশ্চিত করতে আমদানি করা কাঁচামাল ব্যবহার করুন এবং আপনাকে কোনও উদ্বেগ দেবেন না।
7. বিভিন্ন ফর্ম, কাস্টমাইজড. আমরা বুঝতে পারি যে প্রতিটি গ্রাহকের চাহিদা অনন্য, তাই আমরা বিভিন্ন পণ্য ফরম্যাট যে গ্রাহকের নির্দিষ্ট চাহিদা অনুসারে তৈরি করা যেতে পারে অফার।
পণ্যের বিস্তারিত উপস্থাপনা
1যান্ত্রিক সিল, সহজেই ভেঙে ফেলা যায়যান্ত্রিক সিল তরল শক্তি সরঞ্জাম একটি গুরুত্বপূর্ণ উপাদান।এর প্রধান ফাংশন হল যান্ত্রিক সরঞ্জাম এবং বাহ্যিক অমেধ্যের অনুপ্রবেশের মধ্যে কাজ মাধ্যম ফুটো প্রতিরোধ করা.
সরঞ্জাম রক্ষণাবেক্ষণ, প্রতিস্থাপন বা আপগ্রেডের জন্য সীল উপাদানগুলি দ্রুত এবং সহজেই অপসারণের অনুমতি দেয় এমন যান্ত্রিক সিলগুলির একটি সহজ বিচ্ছিন্নতা একটি গুরুত্বপূর্ণ বৈশিষ্ট্য।এটি শুধু রক্ষণাবেক্ষণের সময়ই বাঁচায় না বরং শ্রমের তীব্রতাও কমাতে পারে, কিন্তু ভুল অপারেশনের ফলে হতে পারে এমন ক্ষতির ঝুঁকিও হ্রাস করে।
2সিলিং উপাদান
পিটিএফই সিলিং রিং: খাঁটি ফ্লুরিন উপাদান থেকে তৈরি, উপযুক্ত কঠোরতা, শেষ প্লেট (টিউব প্লেট) সিউমের সাথে শক্তভাবে মিলিত, বিভিন্ন রাসায়নিক দ্রাবকগুলির প্রতিরোধী,উচ্চ এবং নিম্ন তাপমাত্রা, নিরাপদ এবং নির্ভরযোগ্য
সিলিং গ্যাসকেটঃ গ্যাসকেটটি ফ্লুরিন রাবার থেকে তৈরি, শেলটি সিল করে এবং সহজেই বিচ্ছিন্ন করা যায়;
3. হেড (পাইপ বক্স):
মাথাটির মূল কাঠামোটি ইস্পাত থেকে তৈরি এবং পণ্যটির কাঠামোগত স্থিতিশীলতা এবং স্থায়িত্ব নিশ্চিত করার জন্য একটি ছাঁচনির্মাণ প্রক্রিয়া দ্বারা উত্পাদিত হয়। উত্পাদন প্রক্রিয়া চলাকালীন,আমরা polytetrafluoroethylene (PTFE) উপাদান একটি স্তর সঙ্গে অভ্যন্তরীণ স্তর ছাঁচনির্মাণ, যা পণ্যটির জারা প্রতিরোধের ক্ষমতাকে ব্যাপকভাবে উন্নত করে।
মাথাটির অভ্যন্তরীণ দেয়াল মসৃণ, যা উপাদান প্রবাহের সময় ঘর্ষণ এবং সংযুক্তি হ্রাস করে এবং দক্ষ এবং মসৃণ তরল সংক্রমণ নিশ্চিত করে।
এটি কঠোর শিল্প পরিবেশে ব্যবহারের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, এটি -0.1 এমপিএ-1 এমপিএ পরিসরের মধ্যে ক্ষতিগ্রস্থ হওয়ার থেকে কাঠামোর অখণ্ডতা বজায় রাখতে পারে।
এটি রাসায়নিক দ্রাবকগুলির প্রতি দুর্দান্ত প্রতিরোধ ক্ষমতা রাখে এবং এমনকি শক্তিশালী অ্যাসিড এবং ক্ষারীয় পদার্থের মতো অত্যন্ত ক্ষয়কারী রাসায়নিক পদার্থকেও কার্যকরভাবে প্রতিরোধ করতে পারে।এর রাসায়নিক জারা প্রতিরোধের রাসায়নিক মধ্যে নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত, ফার্মাসিউটিক্যাল এবং অন্যান্য শিল্প।
4. লুপার ফ্ল্যাঞ্জ, ইনস্টল করা সহজ
লুপার ফ্ল্যাঞ্জ, সুবিধাজনক এবং দ্রুত ইনস্টলেশন প্রক্রিয়া, পাইপ সংযোগ সমাধানের জন্য একটি নমনীয় এবং দক্ষ পদ্ধতি প্রদান করে।ইনস্টলেশনের স্থানচ্যুতি এবং কোণ সামঞ্জস্যের সময় পাইপের অক্ষীয় চলাচলের অনুমতি দেয়, এইভাবে সমন্বয় প্রক্রিয়া সহজতর, উল্লেখযোগ্যভাবে ইনস্টলেশনের অসুবিধা হ্রাস।
5. তাপ বিনিময় কোর
এই ডিভাইস একটি ইঞ্জিনিয়ারিং অভ্যন্তরীণ bracket কাঠামো ব্যবহার করে যা এক্সচেঞ্জ থেকে স্থগিত করা হয় ডিভাইসের প্রধান শরীরের গহ্বরের ভিতরে। এই অভ্যন্তরীণ bracket সিস্টেম একটি নিম্ন স্থিতিশীল ডিস্ক গঠিত,একটি উপরের এটি একটি নির্দিষ্ট ডিস্ক এবং দুটি ডিস্ক সংযোগকারী বেশ কয়েকটি টাই রড গঠিত. উপরের এবং নীচের স্থির প্লেটগুলি যথাক্রমে হাউজিংয়ের দুটি প্রান্তে স্থাপন করা হয়। এই নকশাটি সামগ্রিক কাঠামোর স্থিতিশীলতাকে ব্যাপকভাবে উন্নত করে।তাপ স্থানান্তর দক্ষতা উন্নত করার জন্য, আমরা বুদ্ধিমানভাবে ব্যফেল ডিজাইন করেছি এবং একটি আর্ক আকৃতির বিন্যাস ব্যবহার করেছি। এই নকশা শুধুমাত্র তরল প্রবাহের দিক পরিবর্তন করে না এবং তাপ স্থানান্তরকে উৎসাহিত করার জন্য অশান্তি সৃষ্টি করে,কিন্তু এছাড়াও টিউব বান্ডিল জন্য প্রয়োজনীয় সমর্থন প্রদান করেএছাড়াও, একটি শীতল জল ইনলেট এবং একটি শীতল জল আউটলেট দিয়ে সজ্জিত, এই তাপ বিনিময় ডিভাইস কার্যকরভাবে জল শীতল ব্যবহার করে তাপ শোষণ করতে পারেন।এই জল শীতল প্রক্রিয়া একটি ভাল শীতল প্রভাব নিশ্চিত করে, যার ফলে পুরো সিস্টেমের তাপীয় কর্মক্ষমতা উন্নত হয়
6.সিএনসি উচ্চ নির্ভুলতা সঙ্গে টিউব শীট ড্রিলিং
পিএফএ টিউব শীটগুলি একটি বৃত্তাকার খোলার বিন্যাস গঠনের জন্য সুনির্দিষ্ট কম্পিউটার-নিয়ন্ত্রিত ড্রিলিং ব্যবহার করে। এই গর্তগুলি সমানভাবে দূরত্বের জন্য ডিজাইন করা হয়েছে,প্রতিটি গর্তের কেন্দ্রগুলি অন্তত ৮ মিমি পর্যন্ত নিশ্চিত করেফ্লুওপ্লাস্টিক ওয়েল্ডিং প্রযুক্তিতে আমাদের বহু বছরের অভিজ্ঞতার সাথে,আপগ্রেড এবং উন্নত ঢালাই সরঞ্জাম সঙ্গে যুক্ত, আমরা নেতৃস্থানীয় ঢালাই পদ্ধতি ব্যবহার. অপ্টিমাইজেশান ব্যবস্থা এই সিরিজ আমরা এক প্রক্রিয়া মধ্যে তাপ বিনিময় টিউব এবং টিউব শীট একীভূত করতে পারবেন, কাঠামোর সামগ্রিক শক্তি নিশ্চিত,সম্ভাব্য ফুটো ঝুঁকি কার্যকরভাবে প্রতিরোধ করা, এবং পণ্যের নিরাপত্তা কর্মক্ষমতা নিশ্চিত।
